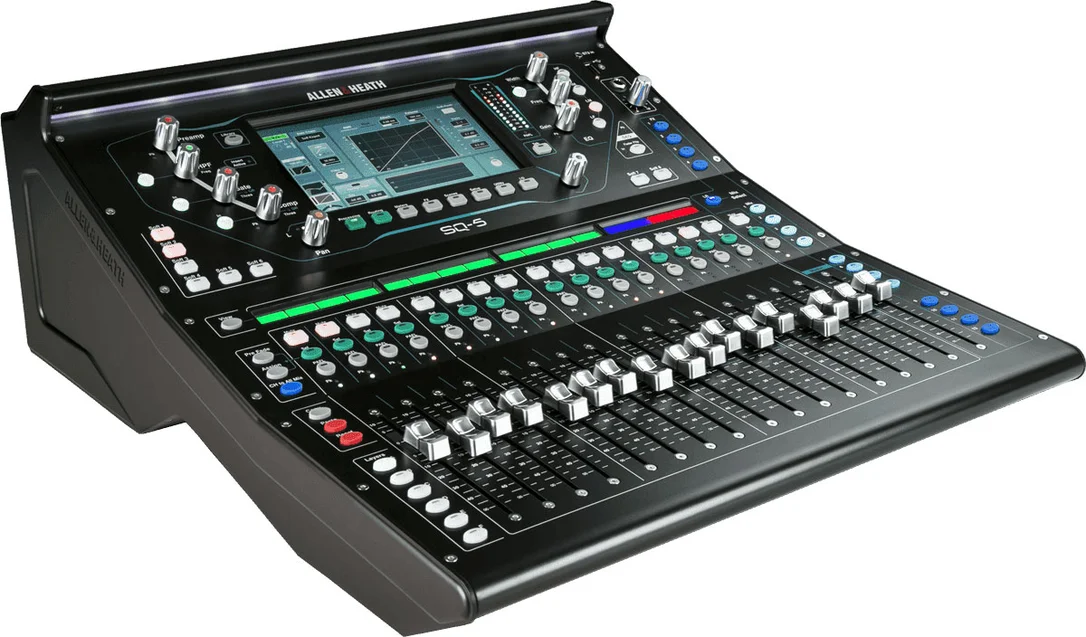

Allen&Heath SQ5

Description

L’essenziale da sapere sulla console di missaggio Allen & Heath SQ-5

• Motore FPGA “XCVI” 96 kHz derivato dai dLive, che offre una latenza di 0,7 ms e una chiarezza eccezionale.
• Workflow rapido con 17 fader motorizzati, schermo touch da 7 pollici e display LED per canale.
• Fino a 48 ingressi tramite stagebox e porta I/O 64×64 per Dante o Waves.
• Effetti DEEP & RackExtra FX, 8 motori stereo dedicati e registrazione/streaming USB 32×32.

Il know-how dLive in un formato compatto

La SQ-5 racchiude l’ingegneria Allen & Heath ereditata dai sistemi dLive in un telaio portatile. Il processamento a 96 kHz del FPGA “XCVI” garantisce un’immagine sonora precisa, una dinamica ampia e una latenza controllata per mix più naturali, sia in front-of-house, nei monitor che in registrazione.

Per chi e per cosa?

Ideale per il live (concerti, eventi, houses of worship), il broadcast e l’audio-visivo, la SQ-5 è adatta anche per studi mobili grazie alla sua interfaccia intuitiva, ai bus versatili e alle opzioni di rete. I team tecnici apprezzeranno le memorie di scena, mentre i musicisti beneficeranno di un monitoraggio personalizzato e di un suono coerente serata dopo serata.

Funzionalità chiave e novità al servizio del mix

Potenza di processamento 96 kHz

Ogni canale dispone di un preamplificatore, filtro passa-alto, equalizzatore parametrico, gate, compressore e delay, mentre le uscite sono dotate di EQ parametrico e grafico, dinamica completa e delay. I plugin DEEP e la suite di effetti RackExtra si inseriscono senza latenza aggiuntiva.

Connettività ed espandibilità

La porta SLink assicura il collegamento ai rack di palco Allen & Heath, e lo slot I/O 64×64 ospita schede Dante o Waves per la rete audio, la diffusione e la registrazione multipista. L’USB gestisce sia lo streaming 32×32 sia la registrazione diretta tramite SQ-Drive.

Ergonomia pensata per il tour

Schermo touch da 7 pollici, 6 layer per 96 canali assegnabili, fader flip per EQ grafico, SoftKeys personalizzabili e controllo remoto via iPad offrono un flusso di lavoro rapido e sicuro, dalla regolazione iniziale al richiamo delle scene.

Caratteristiche tecniche

Ingressi

• 48 canali di ingresso in combinazione con gli stagebox
• 16 + 1 fader motorizzati da 100 mm
• 6 layer per 96 canali assegnabili
• 16 ingressi microfonici locali XLR
• 3 ingressi stereo: 2 jack TRS, 1 minijack
• Ingresso talkback XLR dedicato

Uscite

• 36 bus
• 12 mix stereo + LR
• 14 uscite locali assegnabili (12 XLR + 2 TRS)
• 3 matrici stereo
• Bus PAFL
• Uscita digitale AES
• Uscita cuffie jack con controllo di livello dedicato
• 8 gruppi di Mute
• 8 gruppi di DCA
• 8 motori effetti stereo con ritorni dedicati

Processamento audio

• Processore FPGA XCVI 96 kHz derivato dai sistemi dLive
• Emulazioni DEEP pronte all’uso (riverbero, gated reverb, modulazioni, ecc.)
• Ingressi: preamp, filtro passa-alto, equalizzatore parametrico, gate, compressore, delay
• Uscite: equalizzatore parametrico e grafico, gate, compressore, delay
• Collegamento canali di ingresso per sorgenti stereo

Connettività avanzata

• Connettore EtherCON SLink: audio remoto tramite protocolli dSnake, DX o GigaACE (64×64)
• Compatibile con rack di palco DX168 (96 kHz) e audiorack AR84, AR2412, AB168 (48 kHz)
• Porta I/O 64×64 per scheda opzionale: Dante, Waves…
• Streaming audio USB 32×32 e registrazione diretta tramite SQ-Drive
• Intercompatibile con un’altra SQ e i sistemi dLive tramite SLink o scheda opzionale

Funzionalità avanzate

• Fader motorizzati: richiamo scene e fader flip per equalizzatore grafico
• 8 pulsanti personalizzabili (SoftKeys)
• Compatibile con i sistemi ME
• Mixatore automatico per microfoni (AMM) in arrivo prossimamente
• Analizzatore in tempo reale a 31 bande
• Punti di insert patchabili
• Copia/incolla/reset dei parametri
• 300 memorie di scena per Show

Controlli e display

• Schermo touch capacitivo da 7 pollici
• 16 display LED a colori assegnabili e nome personalizzabile per canale
• Bargraph cromatico Allen & Heath
• Illuminazione integrata della superficie
• Controlli dedicati per canale: Gain, frequenza HPF, soglia Gate, soglia Compressore, Panoramica, Gain/Frequenza/Larghezza equalizzazione
• Controllo wireless via iPad (router non incluso)
• Driver di controllo DAW per MIDI via USB o TCP/IP
• Controllo footswitch semplice/doppio

Peso e dimensioni

• 44 x 51,5 x 19,8 cm (L x P x A)
• 10,5 kg

Accessori

• Kit di montaggio rack opzionale: SQ-5-RK19
• Supporto rimovibile per tablet/iPad: SQ-BRACKET
