Description

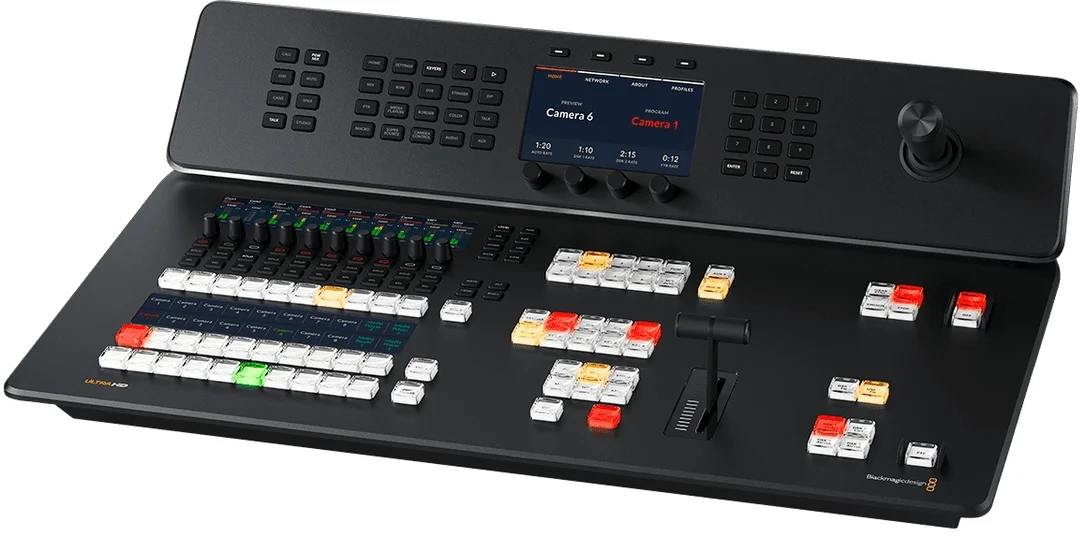

L’essenziale da sapere sul mixer video broadcast ATEM Television Studio 4K8
- Regia di produzione Ultra HD tutto-in-uno: 8 ingressi 12G-SDI sincronizzati con conversione integrata, Multi View in SDI e HDMI, e fino a 10 uscite AUX per gestire ritorni e trasmissioni.
- Streaming + registrazione integrati: trasmissione RTMP, doppia uscita webcam via USB-C, registrazione in MP4 H.264 (HD) o HEVC H.265 (Ultra HD) su SSD M.2 opzionale o supporto USB-C.
- Strumenti broadcast avanzati: 4 chroma keyer, 2 DVE, SuperSource, 2 lettori media fill/key e 16 finestre instradabili per comporre un Multi View su misura.
- Audio e controllo professionale: MADI 32/64 canali, mixer a 58 canali con EQ a 6 bande e dinamiche, controllo camera compatibile Blackmagic Design e gestione tally.
La gamma ATEM passa all’Ultra HD 2160p60, senza abbandonare il formato “desktop”
In continuità con le regie ATEM orientate alla produzione live, l’ATEM Television Studio 4K8 riunisce in un unico chassis un pannello di controllo, uno switcher 12G-SDI e un’infrastruttura pensata per i flussi moderni. Dove i modelli HD si concentravano sui workflow 1080, questa versione estende l’intera catena all’Ultra HD fino a 2160p60 e adotta la codifica HEVC H.265 per produrre master 4K più efficienti in termini di storage e trasferimento. Il suo commutatore Ethernet 10G a 4 porte e le funzioni di registrazione e streaming integrate rafforzano una logica “plug and produce” per i team che devono consegnare rapidamente, pulito e in modo ripetibile.
Per chi e per quali usi
Questo mixer video broadcast è rivolto a regie mobili, set corporate, luoghi di culto, eventi, e-sport, riprese sceniche e studi ibridi che desiderano una vera regia multicamera, con trasmissione e registrazione simultanee. Le 10 uscite AUX semplificano la gestione di wall LED, ritorni presentatori, clean feed, registratori e collegamenti interni, mentre la doppia uscita webcam via USB-C facilita l’integrazione con piattaforme di videoconferenza o postazioni di produzione a distanza.
Funzionalità chiave per una produzione live 4K affidabile e veloce
8 ingressi 12G-SDI con sincronizzazione e conversione: meno vincoli in ripresa
Ogni ingresso SDI è progettato per “assorbire” le variazioni di formati e frequenze grazie alla sincronizzazione e ai convertitori integrati. Risultato: un cablaggio SDI omogeneo, un avvio accelerato e transizioni più serene, anche quando le sorgenti non sono perfettamente allineate all’inizio. Il Multi View, disponibile in 12G-SDI e HDMI 2.0, offre una supervisione chiara del programma, della preview, degli ingressi, dei keyer e delle composizioni.
Streaming RTMP e registrazione interna: un workflow diretto verso la trasmissione
L’ATEM Television Studio 4K8 integra un motore di streaming RTMP via Ethernet (o tramite condivisione Internet in USB-C) e la registrazione in parallelo. È possibile catturare in HD in H.264 o in Ultra HD in HEVC H.265, in formato MP4, su supporto USB-C o su SSD M.2 interno (opzionale). Le due porte USB-C possono anche funzionare come uscita webcam per usi di conferenza, insegnamento o contributo remoto.
Grafica, chroma key e composizione: dal set “pulito” al rendering TV
Con 4 chroma keyer avanzati, 2 DVE, uno Stinger, SuperSource e 2 lettori media fill/key, la regia copre le esigenze di sigle, lower-thirds, grafiche, chroma key su fondale verde e layout multisorgente. La logica a livelli e la flessibilità delle finestre instradabili permettono di costruire una regia “broadcast” senza moltiplicare le apparecchiature esterne.
Audio MADI e mixing a 58 canali: una regia video che gestisce anche l’audio
Il mixer audio a 58 canali integra EQ parametrico a 6 bande e trattamenti dinamici (gate, compressore, limiter), con modalità On/Off e Audio Follow Video. L’I/O MADI 32/64 canali e l’audio integrato SDI facilitano l’integrazione di una console, di uno stagebox o di un’infrastruttura audio esistente, mantenendo un controllo fine e centralizzato.
Rete, controllo e tally: pensato per il lavoro in team
Lo switch Ethernet 10G a 4 porte semplifica l’architettura di rete (controllo software, pannelli, workflow collaborativi). La compatibilità RS-422, il mix-minus, il supporto della rete di comandi e le opzioni tally via GPI/Tally si integrano naturalmente in ambienti live. Il controllo camera compatibile Blackmagic Design completa il tutto per pilotare parametri immagine e avviare la registrazione dalla regia.
Caratteristiche tecniche
Connessioni video
- Ingressi video SDI: 8
- Uscite video SDI: 12 (di cui 10 uscite AUX SDI, 1 uscita programma SDI)
- Velocità SDI: 1.5G, 3G, 6G, 12G
- Uscite video HDMI: 1
- Numero di Multi View: 1 x 12G-SDI, 1 x HDMI 2.0
- Commutazione automatica SDI: rilevamento 1.5G-SDI, 3G-SDI livello A/B, 6G-SDI, 12G-SDI
Connessioni audio
- Ingressi audio totali: 2 x XLR analogico bilanciato, 1 x BNC MADI 32 canali, 2 x RCA stereo, 1 x rete comandi XLR 5 poli
- Uscite audio totali: 4 x jack 1/4 pollice analogico, 1 x BNC MADI 64 canali (fino a 50 attivi), 1 x rete comandi XLR 5 poli
- Ingressi audio SDI: 4 canali integrati su tutti gli ingressi SDI
- Uscite audio SDI: 16 canali assegnabili
Riferimento, timecode e sync
- Connessioni timecode: 1 x ingresso BNC, 1 x uscita BNC
- Generatore timecode interno: sì
- Ingresso di riferimento: 1 x ingresso BNC, 1 x uscita BNC, Tri-Sync o Black Burst
- Sincronizzazione ingressi video: su tutti gli 8 ingressi
- Convertitori di formato e frequenza: su tutti gli 8 ingressi
USB, webcam e interfaccia computer
- Uscita webcam: 2 x USB-C, 720p o 1080p PGM
- Interfaccia computer: 2 x USB-C USB 3.0 per registrazione esterna, uscita webcam, controllo software, aggiornamenti e connessione al mixer
Rete, controllo e tally
- Ethernet: 4 x RJ45 con switch di rete, 10/100/1000/10G BASE-T
- Controllo remoto: RJ12 con RS-422
- Connessione pannello di controllo: Ethernet (diretta o tramite rete)
- Rete comandi: RJ45 per sistemi terzi
- Uscita tally: tramite interfaccia GPI e Tally (opzionale) su Ethernet
Standard e trattamento video
- Standard SD
