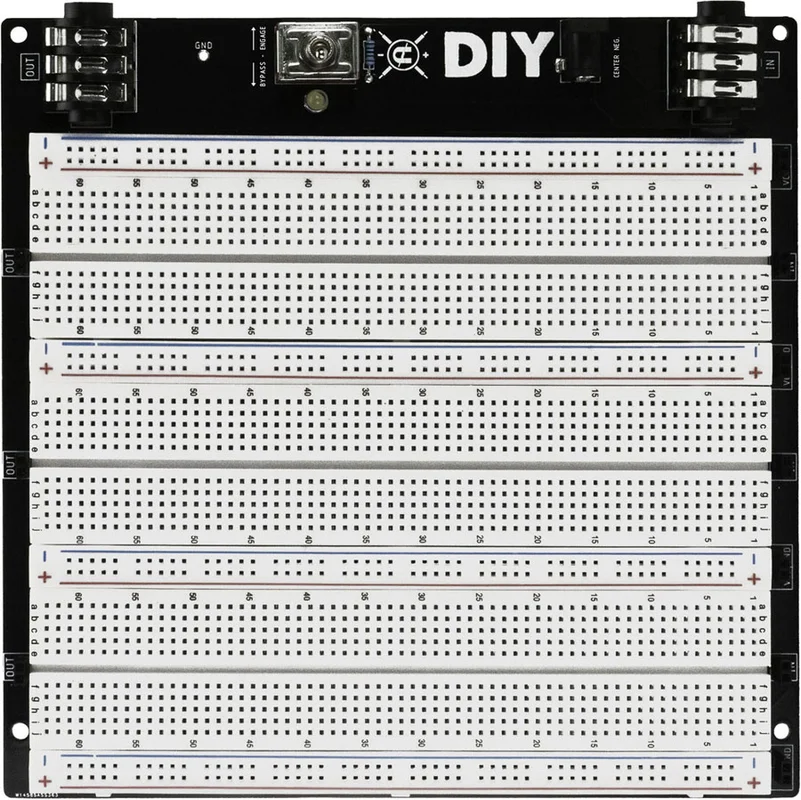

CopperSound Breadboard Large

Description

L’essenziale da sapere sul CopperSound Breadboard Large

• Piattaforma di prototipazione pensata per il DIY chitarra: collega, cabla, testa… senza usare il saldatore.
• Formato Large 2290 punti (mono) per ospitare circuiti completi (boost, overdrive, fuzz, modulazione, utilità) e le loro varianti.
• Pronto all’uso : jack audio integrati, presa di alimentazione, bypass a pedale e LED di stato già installati.
• Progettato per iterare velocemente : ideale per confrontare valori di componenti, testare stadi, convalidare un’idea prima del montaggio definitivo.

Dal classico “breadboarding” alla prototipazione orientata alla pedaliera

Il breadboard (scheda di prova senza saldature) è uno degli strumenti più usati in elettronica per passare rapidamente da uno schema a un circuito funzionante, poi affinare il design con test A/B. Nel mondo delle pedaliere per chitarra, questo approccio ha tutto il suo senso: si può regolare un gain, modificare un filtraggio, provare un altro diodo di clipping o un altro stadio di buffer in pochi minuti. Il CopperSound Breadboard Large si inserisce in questa logica “builder-friendly” con una gamma di dimensioni pensata per montaggi audio e un’integrazione degli elementi indispensabili (ingresso, uscita, alimentazione, bypass, LED) per limitare collegamenti volanti e falsi contatti.

Per chi, e in quali contesti?

Questo modello Large è rivolto a chitarristi smanettoni, studenti di elettronica audio, tecnici e appassionati di DIY che vogliono prototipare in modo pulito e veloce. Va bene sia per il principiante che segue uno schema passo passo (imparando a leggere un layout e a capire il ruolo di ogni componente) sia per il builder esperto che fa iterazioni per ottimizzare rumore di fondo, dinamica e headroom.

Su un banco da lavoro, in laboratorio, in studio o durante una sessione di R&D “pedalboard”, diventa un hub di test: colleghi chitarra e amplificatore, attivi il bypass per confrontare istantaneamente il segnale diretto e quello del circuito, e convalidi le tue scelte prima di passare a una versione saldata (stripboard, veroboard, turret, PCB).

Funzionalità e progettazione: pensato per cablare veloce e testare meglio

Il CopperSound Breadboard Large è una soluzione integrata: la connettività audio e l’alimentazione sono già montate, e punti di connessione facilitano il collegamento tra le rail del breadboard e l’interfaccia (ingresso, uscita, alimentazione). Il bypass a pedale permette un confronto immediato in condizioni reali di gioco, mentre il LED di stato fornisce un chiaro riferimento visivo quando attivi il circuito.

Con la sua grande capacità, questa versione è particolarmente adatta a prototipi più ambiziosi: concatenamento di più stadi (buffer, gain, tono, volume), doppio filtraggio, equalizzazione più complessa o test di valori multipli senza sentirsi stretti. In pratica, il formato Large aiuta anche a mantenere un cablaggio più leggibile (jumper più corti, posizionamento più arioso), migliorando l’affidabilità durante il debug.

La sonorità

Un breadboard non è un effetto di per sé: non “suona” come un overdrive o un delay, ma rivela il comportamento del circuito che costruisci. L’interesse del CopperSound Breadboard Large, lato suono, sta quindi nel comfort di test e nella riproducibilità : bypass a pedale per giudicare subito l’impatto del circuito sull’attacco, la dinamica e la curva di frequenza, e formato sufficientemente grande per organizzare masse e routing in modo più ordinato. Risultato: passi meno tempo a lottare contro collegamenti instabili e più tempo a perfezionare il carattere (clipping, compressione, brillantezza, medio-bassi) fino a ottenere esattamente la risposta sotto le dita che cerchi.

Caratteristiche tecniche

Formato e capacità (versione Large)

• Tipo: breadboard DIY per prototipazione di circuiti per pedali chitarra
• Capacità: 2290 punti
• Configurazione: Mono
• Organizzazione: 3 sezioni da 630 punti (distribuite su 3 canali DIP)
• Zona totale “terminal strip”: 1890 punti
• Bus di alimentazione: 400 punti

Connettività e integrazione

• Ingresso audio: Jack 6.35mm
• Uscita audio: Jack 6.35mm
• Presa di alimentazione: formato 2.1 mm, polarità centro negativo (standard pedali)

Comandi e indicatori

• Bypass: commutazione a pedale tipo true bypass (3PDT)
• Indicatore: LED di stato integrato
• Punto di massa “courtesy ground” per facilitare misure e verifiche

Costruzione e installazione

• Header e punti di connessione integrati per collegare facilmente rail, alimentazione e percorso audio
• Fori di fissaggio agli angoli per assicurare il breadboard su un piano di lavoro

Dimensioni disponibili nella gamma

• Mini: 400 punti (Mono)
• Small: 830 punti (Mono)
• Medium: 1 560 punti (Mono)
• Large: 2 290 punti (Mono)
• Deluxe: 2 290 punti (Mono, Stereo, Expression TRS)

Accessori inclusi

• Breadboard pre-equipaggiata: jack audio, presa di alimentazione, bypass a pedale, LED
• Alimentatore: non incluso

Consumo elettrico

• Tensione richiesta: 9V DC (centro negativo, presa 2.1 mm)
• Tensione massima per l’indicatore LED (con resistenza di limitazione integrata): fino a 18V
• Consumo: dipende dal circuito prototipato; l’indicatore LED aggiunge un consumo basso (tipicamente 2 a 10 mA a seconda del montaggio)
