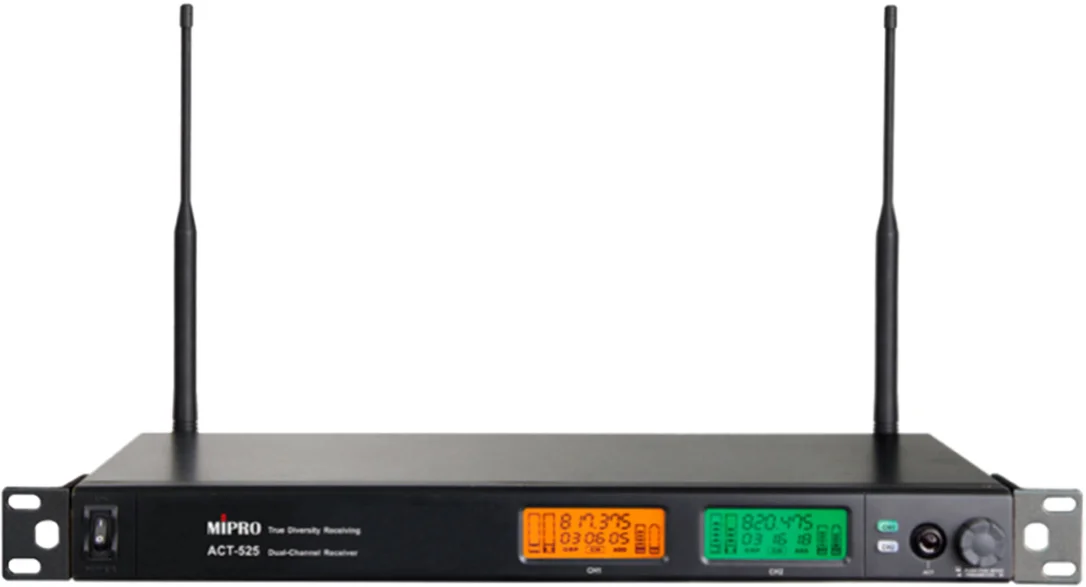

Mipro ACT-525

Description

L’essenziale da sapere sul ricevitore UHF MIPRO ACT-500

• Ricezione in diversità reale per un collegamento RF più stabile e una migliore resistenza alle interruzioni sul palco.
• Agilità di frequenza in UHF con banda passante di 24 MHz, autoscanner “a un tocco” e memorie di canali per lavorare velocemente, anche in ambienti affollati.
• Uscite audio professionali simmetriche XLR e asimmetriche Jack 6,35 mm, con selettore di livello di uscita per adattarsi a una console, uno stagebox o un sistema di registrazione.
• Integrazione di sistema pensata per installazioni multicanale: controllo USB, bus MIPRO ACT-BUS (fino a 64 canali) e opzione rete Dante.

Una base solida per le configurazioni RF della serie ACT-500

Progettato nel formato rack EIA con un telaio metallico, questo ricevitore si inserisce in una logica di sistema: è previsto per essere associato a trasmettitori e accessori compatibili della serie ACT-500, e per evolvere da un uso “semplice” (un ricevitore in un rack) verso configurazioni più dense. La sua architettura UHF PLL-sintetizzata mira alla stabilità RF e alla flessibilità, con funzioni di selezione di frequenza e automazione che facilitano la preparazione di un palco, un teatro o una performance corporate.

A chi è destinato questo ricevitore UHF?

Questo modello è particolarmente adatto alle performance live (band, DJ, set televisivi, conferenze), ai luoghi attrezzati (sale, auditorium, luoghi di culto) e ai fornitori di servizi che devono garantire la ricezione e risparmiare tempo nel montaggio. La diversità reale, la gestione fine dello squelch (SQ) e l’autoscanner aiutano a rendere sicuro il collegamento quando l’ambiente radio diventa difficile. Infine, la connettività audio simmetrica e la possibilità di estensione di rete (Dante opzionale) ne fanno un ricevitore pertinente per catene audio più “installazione” o regia.

Funzionalità chiave: stabilità RF, controllo e leggibilità in condizioni reali

Ricezione in diversità reale e anti-interferenze

La modalità di ricezione in diversità reale sfrutta due percorsi di ricezione per ottimizzare la stabilità del segnale. In aggiunta, i doppi circuiti “PiloTone & NoiseLock” sono progettati per minimizzare le interferenze indesiderate e contribuire a una riproduzione più pulita, soprattutto quando coesistono più sistemi RF.

Gestione delle frequenze: autoscanner, memorie e agilità

La tecnologia UHF a sintesi PLL mira a una migliore stabilità RF, una riduzione delle emissioni parassite e una maggiore agilità in frequenza. L’autoscanner a un tocco ricerca rapidamente un canale chiaro e senza interferenze. Per la gestione, il ricevitore offre 80 canali senza condizioni predefinite e 8 canali definiti dall’utente che possono essere registrati e richiamati, utile per standardizzare piani di frequenza per luogo o tour.

Regolazione SQ: adattare la portata o la robustezza

Lo SQ regolabile permette di aumentare la sensibilità per guadagnare in distanza di ricezione, o di ridurla per limitare la considerazione di segnali parassiti. Quando si accende l’indicatore di interferenza, la regolazione dello SQ aiuta a trovare un compromesso coerente tra portata e immunità ai disturbi a seconda del palco, della sala e della densità RF.

Audio e livelli di uscita: integrazione console / regia

Il pannello posteriore raggruppa l’uscita simmetrica XLR, l’uscita asimmetrica Jack 6,35 mm e un interruttore di livello. Questo approccio facilita l’adattamento al livello di ingresso di una console, di un processore o di un’interfaccia, limitando i rischi di saturazione o segnale troppo debole secondo la catena audio.

Controllo, supervisione ed estensione di rete

Per la gestione, l’interfaccia USB semplifica la connessione a un computer. Il MIPRO ACT-BUS consente il controllo remoto di fino a 64 canali, un vantaggio importante per rack multi-ricevitore. È inoltre prevista un’interfaccia di rete Dante (opzionale), pensata per ambienti in cui l’audio su IP e la distribuzione in rete sono privilegiati.

Display chiaro e sicurezza delle impostazioni

Il display LCD retroilluminato mostra tra l’altro il gruppo, il canale, la frequenza, la potenza RF e audio, l’antenna A/B, lo stato della batteria del trasmettitore, l’indicatore di avviso di interferenza e il blocco del pannello. Un riconoscimento visivo distingue facilmente il modo di lavoro (verde) e il modo standby (rosso) durante la performance, per evitare errori di manipolazione in condizioni di stress.

Caratteristiche tecniche

Telaio e formato

• Telaio metallico standard EIA
• Dimensioni: 420 x 44 x 219 mm (L x A x P)
• Peso: circa 2,0 kg

RF e ricezione

• Gamma di frequenze: UHF
• Banda passante: 24 MHz
• Modalità di ricezione: diversità reale
• Sensibilità: 6 dBuV @ S/N > 80 dB
• Tecnologia RF: UHF PLL-sintetizzata (stabilità RF, riduzione delle emissioni parassite, agilità in frequenza)
• Autoscanner: a un tocco (ricerca di un canale chiaro)
• Canali: 80 canali senza condizioni predefinite + 8 canali definiti dall’utente (registrazione e richiamo)
• Circuiti anti-interferenze: “PiloTone & NoiseLock”
• Compatibilità: FSA
• Regolazione SQ: regolabile (sensibilità più alta per aumentare la distanza o più bassa per ridurre le interferenze)
• Antenna: staccabile
• Connettore antenna: TNC femmina 50 ohm (fornisce polarizzazione per i sistemi antenna MIPRO)

Audio

• Risposta in frequenza: 50 Hz a 18 kHz
• Gamma dinamica: > 111 dBA
• Uscita audio simmetrica: +16 dB / 0 dB / -6 dB
• Uscita audio asimmetrica: +10 dB / 0 dB / -6 dB

Connettività, display e controllo

• Schermo: LCD retroilluminato (gruppo, canale, frequenza, potenza RF e audio, antenna A/B, batteria trasmettitore, avviso interferenza, blocco pannello)
• Indicazione stato: modalità lavoro (verde) e modalità standby (rosso)
• Uscite posteriori: XLR simmetrico, Jack 6,35 mm asimmetrico
• Interruttore: livello di uscita (pannello posteriore)
• Ingresso alimentazione CC: pannello posteriore
• Interfaccia PC: USB
• Controllo remoto: MIPRO ACT-BUS (fino a 64 canali)
• Rete audio: interfac
